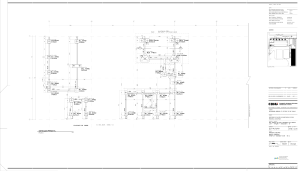

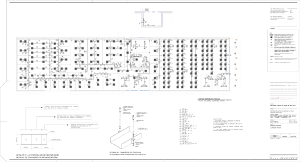

EDIFÍCIO DEFENSORIA PÚBLICA DETALHE 01 - ELETROCALHAS DE DISTRIBUIÇÃO DETALHE DE OCUPAÇÃO DA INFRAESTRUTURA DETALHE 02 - FIXAÇÃO DE ELETROCALHA ACESSÓRIOS PARA FIXAÇÃO DE ELETROCALHA Companhia...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:09

Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª. CLÁUDIA ALVES DIAS LACORTE GERENTE ENG. FERNANDO AREVALILLO LLATA...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:09

Ik ≥35kA Ik ≥35kA Ik ≥35kA Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª. CLÁUDIA ALVES DIAS LACORTE GERENTE ...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:10

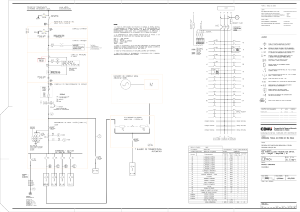

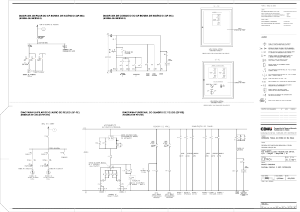

DIAGRAMA UNIFILAR DO QF-BOMBA DE INCÊNDIO (QF-INC) DIAGRAMA DE COMANDO DO QF-BOMBA DE INCÊNDIO (QF-INC) (BOMBA DE INCÊNDIO) (BOMBA DE INCÊNDIO) (BOMBAS DE ÁGUAS REUSO) DIAGRAMA UNIFILAR DO QUADRO...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:10

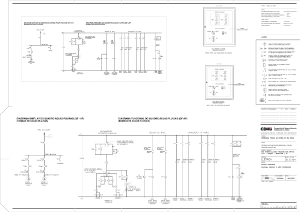

(BOMBAS DE ÁGUAS PLUVIAIS) DIAGRAMA UNIFILAR DO QUADRO DE LIMPEZA ÁGUAS PLUVIAIS (QF-LAP) DIAGRAMA FUNCIONAL DO QUADRO DE ÁGUAS PLUVIAIS (QF-LAP) (BOMBAS DE ÁGUAS PLUVIAIS) (BOMBAS DE ÁGUAS...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:11

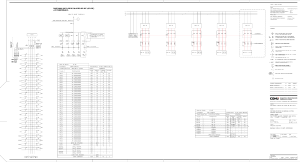

(AR CONDICIONADO) DIAGRAMA UNIFILAR DO QUADRO DE VRF (QF-VRF) Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª....

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:11

EDIFÍCIO DEFENSORIA PÚBLICA EDIFÍCIO DEFENSORIA PÚBLICA Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª. CLÁUDIA...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:56

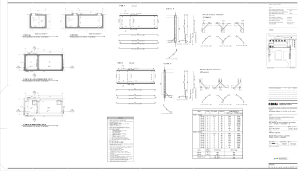

PLANTA DA TAMPA NÍVEL 399,23 h=20 h=20 PLANTA DA LAJE DE FUNDO NÍVEL 397,03 CORTE AA CORTE BB h=20 h=20 16 654 163x2 N1 Ø 12.5 C/5 C=686 N1 10 654 1020 N2 Ø 8 C/10 C=674 N2 34 654 34 ...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:56

2 5 N 2 C / 1 0 10 236 25 N2 Ø 8 C/10 C=246 436 10 2 5 N 2 C / 1 0 25 N3 Ø 8 C/10 C=446 2 5 N 2 C / 1 0 10 236 25 N2 Ø 8 C/10 C=246 436 10 2 5 N 2 C / 1 0 25 N3 Ø 8 C/10 C=446 20...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:56

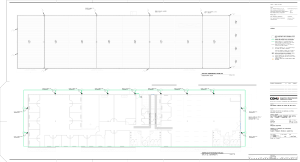

EDIFICAÇÃO PRINCIPAL Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª. CLÁUDIA ALVES DIAS LACORTE GERENTE ENG....

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:57

Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª. CLÁUDIA ALVES DIAS LACORTE GERENTE ENG. FERNANDO AREVALILLO LLATA...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:58

EDIFICAÇÃO PRINCIPAL Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª. CLÁUDIA ALVES DIAS LACORTE GERENTE ENG....

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:58

EDIFICAÇÃO PRINCIPAL EDIFICAÇÃO PRINCIPAL EDIFICAÇÃO PRINCIPAL Companhia de Desenvolvimento Habitacional e Urbano Rua Boa Vista,170 . São Paulo . Tel.2505.2000 . CNPJ 47.865.597/0001-09 ARQª....

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 14:59

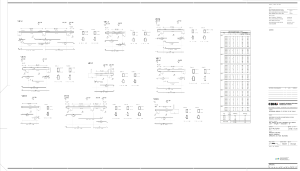

2 Ø 8 2 Ø 8 19/30 A A B B 2 Ø 8 2 Ø 8 2 Ø 8 2 Ø 8 2 Ø 6.3 2 Ø 8 + 2 Ø 6.3 19/30 19/30 A A B B 2 Ø 10 2 Ø 82 Ø 5 19/30 A A 2 Ø 10 2 Ø 6.3 4 Ø 102 Ø 5 2 Ø 10 4 Ø 10 2 Ø 82 Ø 10 ...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:00

3 Ø 10 4 Ø 102 Ø 5 3 Ø 10 4 Ø 10 19/50 19/50 A A B B 3 Ø 10 2 Ø 10 3 Ø 105 Ø 10 2 Ø 10 3 Ø 10 19/50 19/50 A A B B 3 Ø 12.5 3 Ø 10 3 Ø 102 Ø 5 19/50 A A 3 Ø 12.5 3 Ø 10 3 Ø...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:00

6 3 2 7 (234) 2 4 N 1 Ø 8 C / 1 0 C = 3 3 3 6 3 2 7 (249) 2 4 N 1 Ø 8 C / 1 0 C = 3 3 3 8 0 6 274 2 4 N 3 Ø 8 C / 1 0 C = 8 6 8 0 6 274 2 4 N 3 Ø 8 C / 1 0 C = 8 6 274...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:01

BASE EQUIPAMENTOS CLIMATIZAÇÃO UNIDADE1 BASE EQUIPAMENTOS CLIMATIZAÇÃO UNIDADE2 BASE ENTRADA DE ENERGIA BASE EQUIPAMENTOS CLIMATIZAÇÃO UNIDADE1 BASE EQUIPAMENTOS CLIMATIZAÇÃO UNIDADE2 BASE ENTRADA...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:01

9 374 9 28N1 Ø 8 C/10 C=392 9 374 9 28N1 Ø 8 C/10 C=392 9 374 9 28 N1 Ø 8 C/10 C=392 9 9 28 N1 Ø 8 C/10 C=392 3 1 4 9 3 4 N 2 Ø 6 . 3 C / 1 5 C...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:02

2 N4 Ø 10 C=275 41 2 N4 Ø 10 C=275 44 3 1 149 2 N1 Ø 6.3 C=180 33 2 N2 Ø 10 C=360 145 159 3 12 N3 Ø 6.3 C=190 35 2 Ø 10 2 Ø 6.3 2 Ø 10 2 Ø 6.3 + 2 Ø 10 2 Ø 10 2 Ø 10 2 Ø 6.3 2 Ø...

Documento · Escrito por Tiago Correa Correa Em 12 de abr. de 26 15:02

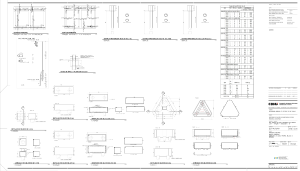

ESTACA TIPO BROCA Ø 30 5tf 6m (4x) ESTACA TIPO BROCA Ø 30 4tf 5m ( 6x) ESTACA TIPO BROCA Ø 30 3,5tf 4m (14x) DETALHE DO BLOCO BL1 (12x) ARMAÇÃO DOS BLOCOS BL1 (12X) DETALHE DO BLOCO BL2...
